ПрофКиП Г3-123М генератор сигналов низкочастотный

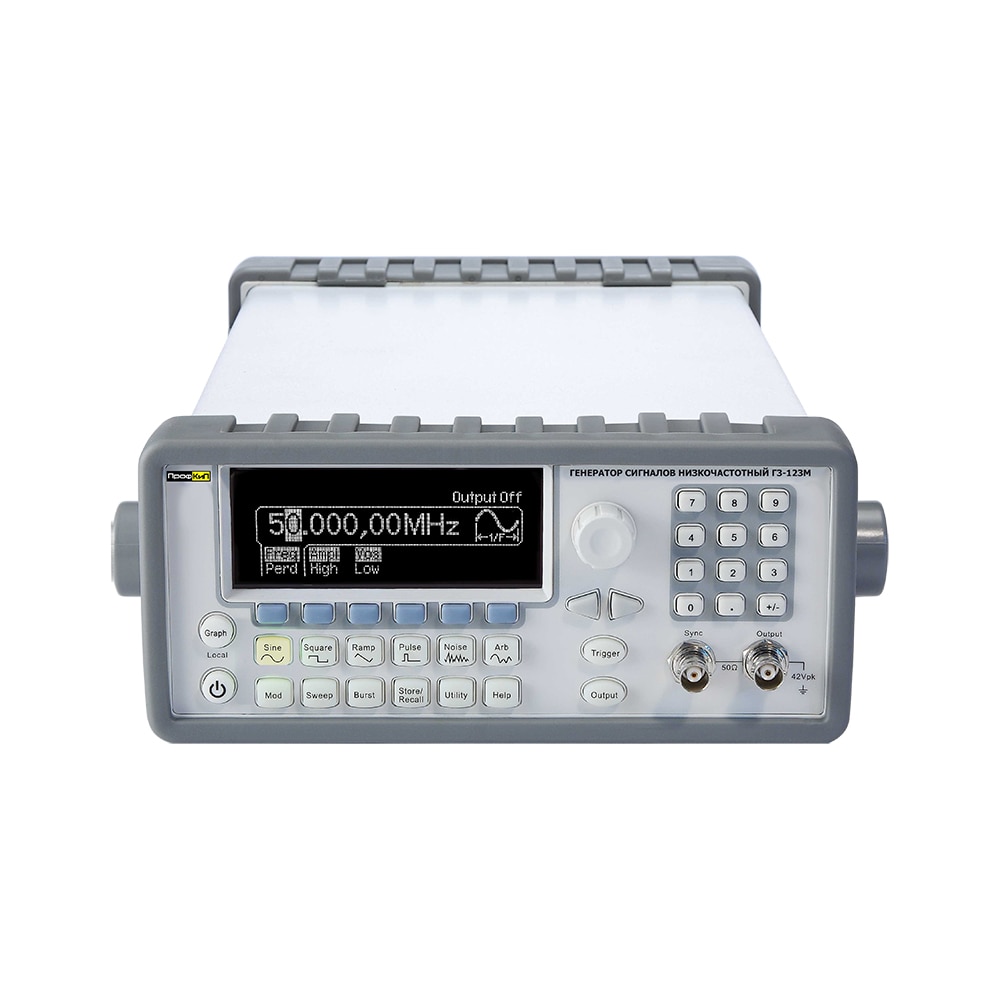

Г3-123М генератор сигналов
Артикул: 417159
Бренд: ПрофКИП
Снят с производства
Добавить к сравнению

Назначение генератора сигналов низкочастотного ПрофКиП Г3-123М:

Генератор сигналов низкочастотный ПрофКиП Г3-123М представляет собой источник синусоидального сигнала с повышенной выходной мощностью. Предназначен для исследования, настройки и испытаний систем, и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Особенности генератора сигналов низкочастотного ПрофКиП Г3-123М:

  • Диапазон частот до 50 МГц;
  • Разрешение по частоте 1 мкГц;
  • Формы сигнала: пила, треугольник, шум, постоянное смещение;
  • Режим формирования сигнала произвольной формы (5 видов);
  • Возможность установки сопротивления нагрузки до 1 МОм;
  • Использование прямого цифрового синтеза (DDS);
  • Разрядность ЦАП 14 бит;
  • Частота дискретизации 125 МГц;
  • Память 256 тысяч точек;
  • Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;
  • Перестраиваемое время нарастания (5 нс … 100 нс);
  • Параллельный выход данных 16 бит;
  • Интерфейс USB, LAN;
  • Программное обеспечение Wavepatt для формирования сигналов произвольной формы;
  • Вход внешней опорной частоты;
  • Поддержка синхронной работы нескольких генераторов (например, для создания многоканального генератора);
  • Синхровход и синхровыход.

Технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-123М:

Параметр Значение
Форма сигналов Синус, меандр, пила, треугольник, импульс, шум, произвольная форма
Выходные параметры
Частотный диапазон для синуса 1 мкГц … 50 МГц
Частотный диапазон для меандра 1 мкГц … 25 МГц
Разрешение 1 мкГц
Точность ±20 х 10-6;
±5 х 10-7 (опционально с ПрофКиП Г3-123-ОГ)
Выходной уровень 10 мВ … 10 Впик-пик (с нагрузкой 50 Ом)
Синусоидальный сигнал
Частотный диапазон 1 мкГц … 50 МГц
Неравномерность установки уровня на 1 кГц ±(1% + 1 мВпик) ±5 х 10-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ)
Неравномерность АЧХ относительно 1 кГц 0,1 дБ (менее 100 кГц);
0,15 дБ (100 кГц … 5 МГц);
0,3 дБ (5 МГц … 20 МГц);
0,5 дБ (20 МГц … 50 МГц)
Коэффициент гармоник (при уровне не более 1 Впик) ≤ -70 дБн (0.04%) до 20 кГц;
< -65 дБн до 1 МГц;
< -40 дБн до 20 МГц;
≤ -35 дБн до 50 МГц
Постоянное смещение
Диапазон
Точность ±(2% от смещения + 0.5% от амплитуды сигнала)
Прямоугольный сигнал
Частотный диапазон 1 мкГц … 25 МГц
Время нарастания и спада < 10 нс
Выброс < 2%
Перестраиваемая скважность 20% … 80% (до 10 МГц);
40% … 60% (до 25 МГц)
Точность ±1% для скважности 50%
Джиттер 200 пс
Пилообразный, треугольный сигнал
Частотный диапазон 1 мкГц … 200 кГц
Нелинейность < 0,1%
Перестраиваемая скважность 0,0% … 100,0%
Импульс
Частотный диапазон 500 мкГц … 10 МГц
Длительность импульса От 20 нс
Время нарастания и спада < 10 нс
Диапазон изменения скважности 5 нс … 100 нс
Период повторения импульсов 0.000.000.2% … 99.999.999.8%
Выброс 100 нс … 2000 с
Джиттер 200 пс
Шум
Частотный диапазон (белый шум) 20 МГц (типично)
Произвольная форма
Частотный диапазон 1 мкГц … 10 МГц
Длина памяти 2 точек … 256000 точек
Разрешение ЦАП 14 бит (включая знак)
Частота дискретизации 125 МГц
Память 4 ячейки
Минимальное время нарастания 30 нс
Линейность 0,1%
Джиттер 6 нс
Пакетный режим
Форма сигналов Синус, меандр, пила, треугольник, импульс, произвольная форма
Виды запуска По счету (1 импульс … 50000 импульсов) по строб-импульсу
Период повторения 1 мкс … 500 с
Паралельный вход
Тактовая частота 50 МГц
Уровень TTL
Длина последовательности 2 символа … 256000 символов
Амплитудная модуляция (АМ), частотная модуляция (ЧМ)
Форма несущей Cинус, меандр, пила, произвольная форма
Источник модуляции Внешний /внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот 2 мГц … 20 кГц
Девиация частоты До 25 МГц (пиковая)
Коэффициент АМ 1% … 120% (АМ) с разрешением 0,1%
Фазовая модуляция (фм)
Форма несущей Cинус, меандр, пила, произвольная форма
Диапазон частот Такой же, как у основного сигнала
Источник модуляции Внешний /внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот 2 мГц … 20 кГц
Диапазон установки девиации фазы 0.0° … 360.0°
Импульсная модуляция (им)
Форма несущей Меандр (импульс)
Диапазон частот 500 мкГц … 10 МГц
Источник модуляции Внешний /внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот 2 мГц … 20 кГц
Коэффициент модуляции (по длительности) 0% … 100% с разрешением 0.1%
Генератор качающейся частоты (ГКЧ)
Форма несущей Cинус, меандр, пила, произвольная форма
Диапазон частот Такой же, как у основного сигнала
Время качания 1 мс … 500 с
Закон качания Линейный или логарифмический
Тип качания Возрастание или убывание
Общие характеритики
Питание 220 В (±15%), 50 /60 Гц
Габаритные размеры 170 х 224 х 380 мм
Вес 3,6 кг

Комплект поставки ПрофКиП Г3-123М

№ Наименование Количество
1 Генератор сигналов низкочастотный ПрофКиП Г3-123М 1
2 USB-кабель 1
3 Кабель питания 1
4 Программное обеспечение 1
5 Руководство по эксплуатации 1

Дополнительная комплектация ПрофКиП Г3-123М:

(Поставляется за отдельную плату)

№ Наименование
1 Термостатированный опорный генератор ±5 х 10-7 ПрофКиП Г3-123М-ОГ
